一、功能和特点

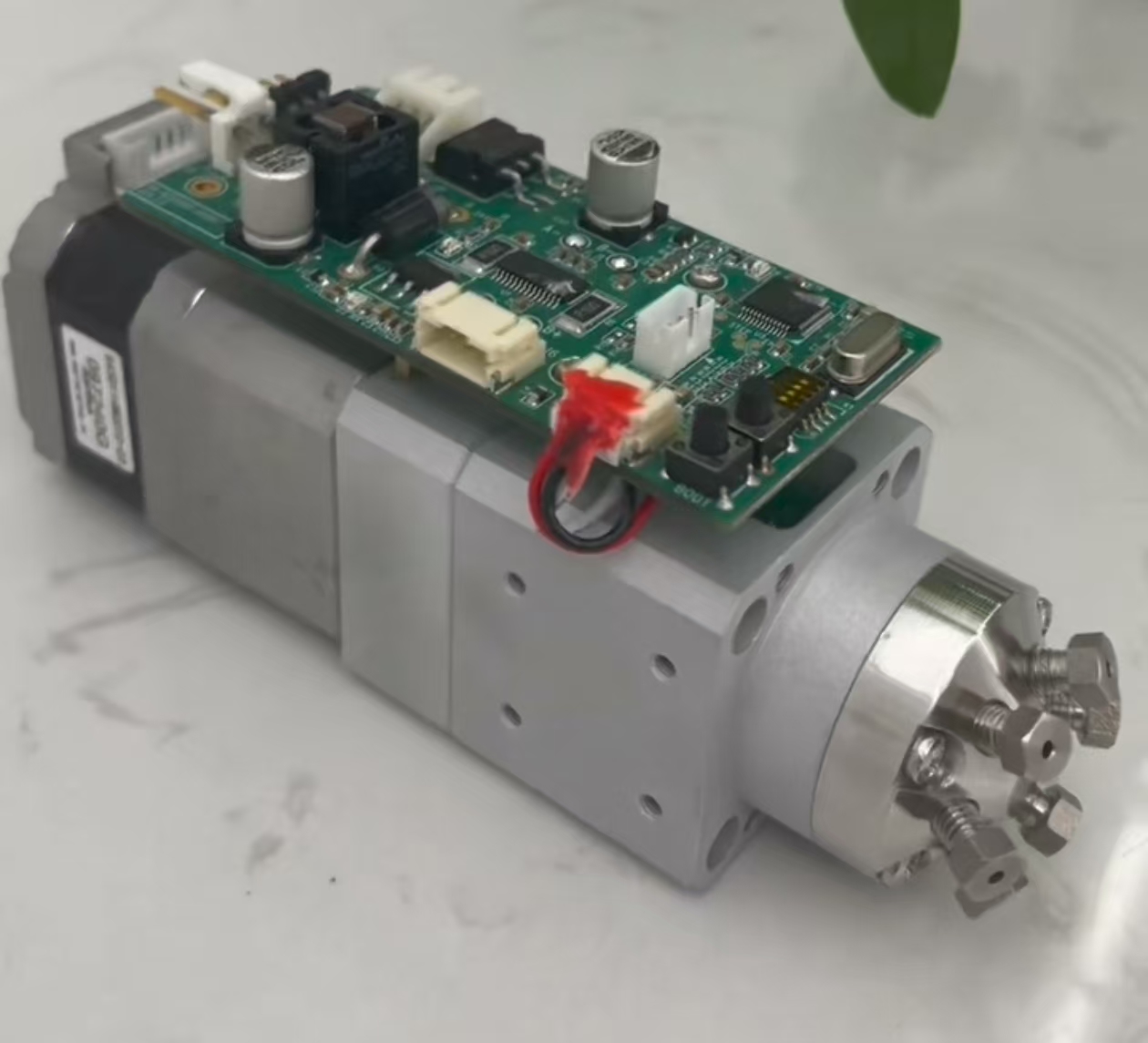

1、由电动驱动和多通道阀头组成。电动驱动可通过内置编码器实现闭环控制，并能快速准确地驱动阀头中的转子，实现各种通道的切换；
2、阀头内多种转子材料可供选择，几乎可以满足任何系统的要求；
3、精准的流路切换，最多可切换16路通道；
4、超长寿命，高达20万次；
5、耐高温、耐高压。
二、产品应用
实验室气体控制流程及其它需要进行气体样品进样、反吹、切换等场景
实验室气相色谱、质谱仪器、工业在线色谱仪器、石化行业多阀多柱应用
三、应用案例

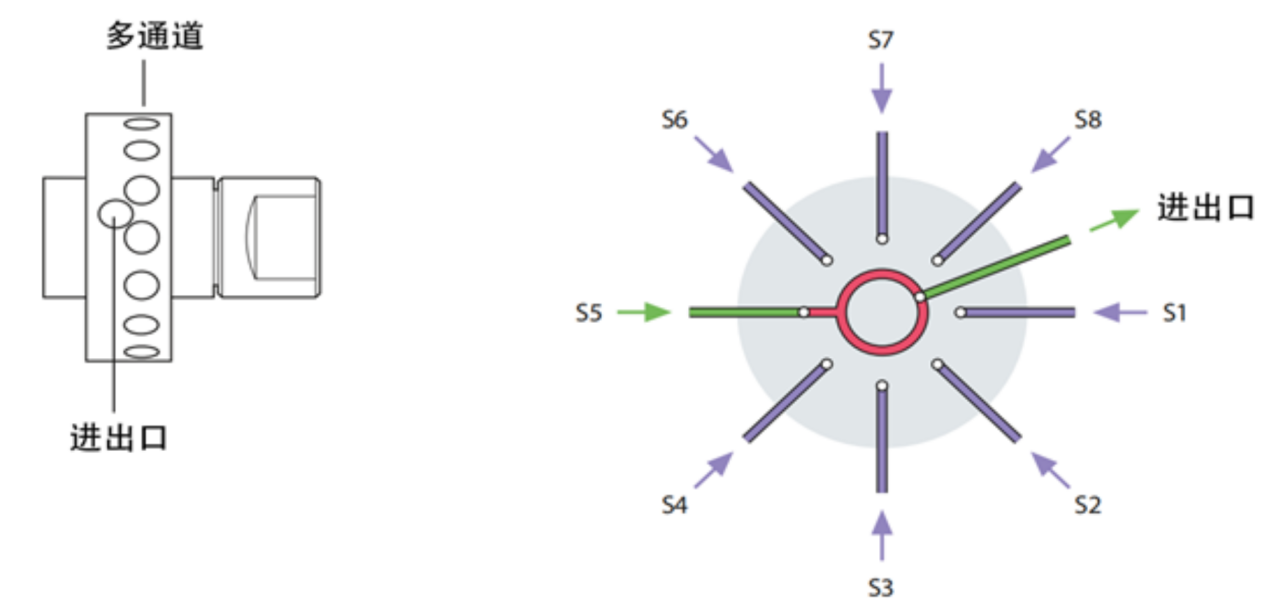

1、多通道旋转阀可以用作多种进样选择阀，需要样品可以从阀门的多个口进入，公共出口流向样品阀、压力传感器、检测器、色谱柱等。 这种配置也可用于将一个流引导到多个出口，用于馏分收集等应用。

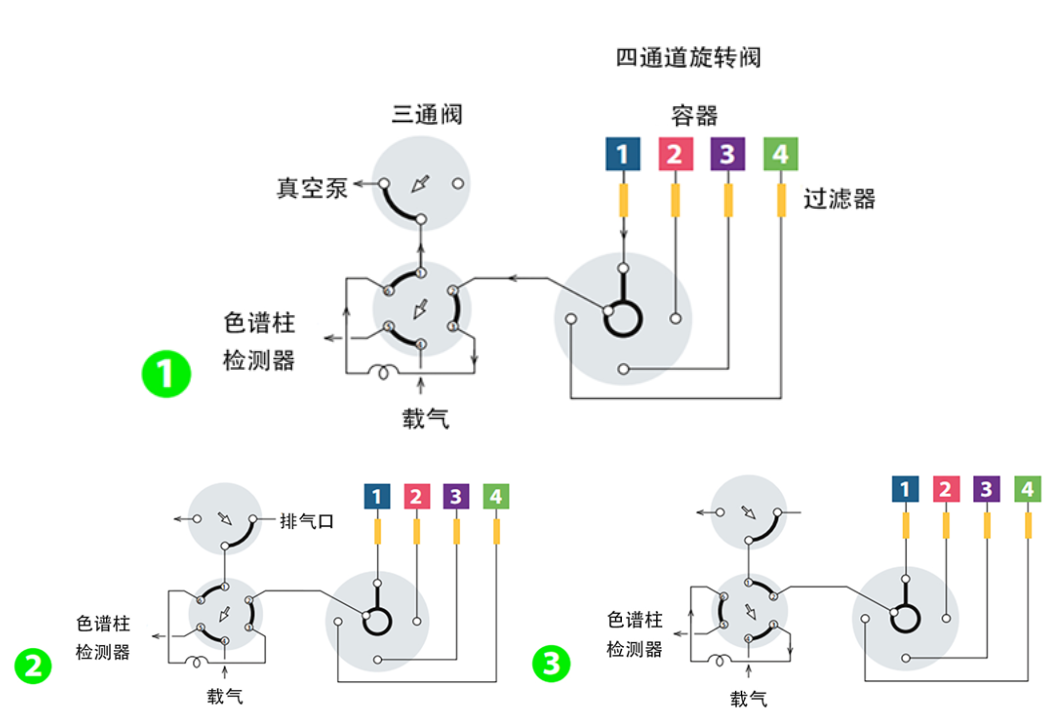

2、多通道旋转阀也可以和两位阀或三通阀配合使用。案列说明了非加压容器的自动取样。
四、技术指标
类型 | 电动多位旋转阀 | 电动两位旋转阀 |
阀头材质 | 316L、钛合金TC4，哈氏合金C276、PEEK等 |
使用压力 | 0~500 psi |
使用温度 | -10~200 oC |
孔径 | 0.25、0.4 mm、0.75 mm、1 mm |
泄漏率 | 10-8 Pa·m3/s |
通道数量 | 3，4，6，8，10，16 |
接触介质 | 316L、PEEK、改性聚四氟 |
接头尺寸 | 1/16 |
连杆尺寸 | 2”，3”，4” |
电源 | DC24V |
协议 | RS485 Modbus |
五、规格型号说明
ER + 材质 + 类型 + 位数 + 孔径 + 连杆
316L：S 两位：D 03：三通 A：0.25 2：2”
TC4：T 两个出口：E 04：四通 B：0.4 3：3”
C276：C 一个出口：F 06：六通 C：0.75 4：4”
PEEK：P 08：八通 D：1.0
10：十通
16：十六通
